Traq row lighting system – модульная осветительная система универсального назначения

Traq row lighting system рекомендуется для применения в помещениях высотой от 3,5 до 12 м (производственные цехи, склады полуфабрикатов и готовой продукции, подземные гаражи, магазины розничной торговли).

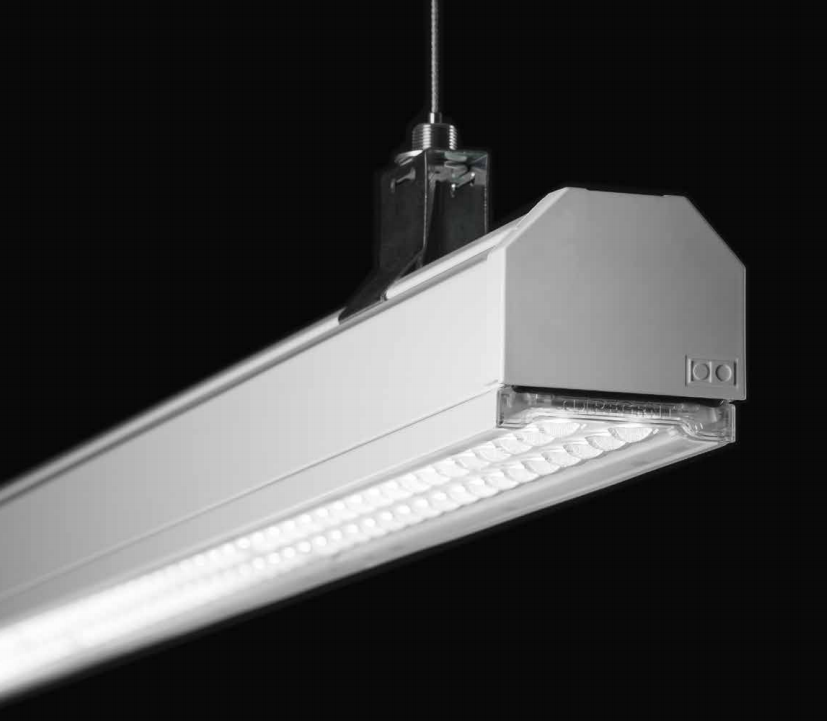

Базовым элементом системы является профильный монтажный короб Traq Linear сечением 65х51 мм, стыкуемый в непрерывные ряды и подвешиваемый на тонких тросах, а в низких помещениях - закрепляемый непосредственно к потолку.

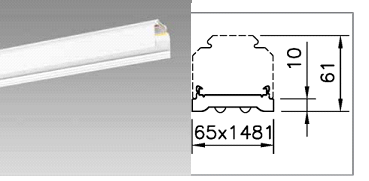

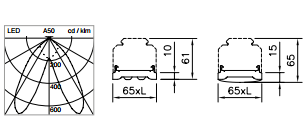

Сечение короба 65х51 мм, высота панели со светодиодами – 10 мм,длина одного из исполнений светильников – 1481 мм

На коробе, в зависимости от специфики зрительных задач и назначения помещения, устанавливаются светильники различной длины, мощности, с различным видом светораспределения и цветностью излучения.

В полости короба располагаются все необходимые компоненты для питания и управления режимами работы светильников.

Степень защиты всех компонентов системы – IP54.

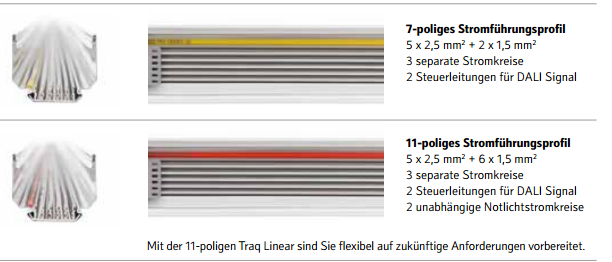

Предусмотрено 2 исполнения: с 7- или 11-полюсными трассами - провода сечением 2,5 мм², по которым подаётся питающее напряжение (230 В,50 Гц) и линии (1,5 мм²) для передачи управляющих сигналов DALI от регулирующей системы.

В светильниках используются светодиоды последнего поколения с цветовой температурой излучения 4000 или 5000 К.

Световая отдача светильников достигает 141 лм / Вт.

Система очень энергоэкономична, например, в помещении высотой 6 м для достижения средней горизонтальной освещенности 300 лк удельная мощность на единицу площади не превышает 2,6 Вт/м², а для 500 лк ≤ 4,3 Вт/м².

Кривые силы света единичных модулей LED+Linse

Аддитивное сложение множества отдельных пучков, излучаемых модулями, формирует  аналогичную по форме кривую силы света светильника в целом.

Светильники системы гарантируют высокий уровень зрительного комфорта, о чем свидетельствуют следующие показатели:

• максимальная яркость линзовой панели в критической угловой зоне ( ≥ 65⁰ от вертикали) не превышает 3000 кд/м².

• в комплектной осветительной установке, оснащенной системой Traq Row LED Batten luminaire, обобщённый индекс дискомфорта UGR ≤ 19.

Основные характеристики светильников общего освещения

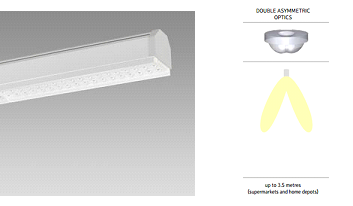

Traq LED - Batten luminaire* double asymmetric

Двухлучевая кривая силы света типа batwing (для освещения помещений высотой до 3,5 м)

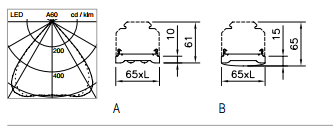

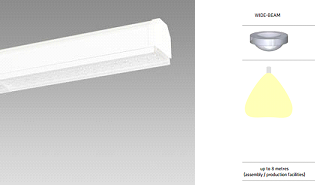

Traq LED - Batten luminaire* wide-beam

Широкая кривая силы света (для освещения помещений высотой до 8 м)

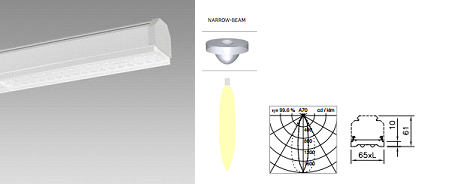

Traq LED - Batten luminaire* concentrated-beam

Концентрированная кривая силы света (для освещения помещений высотой до 12 м)

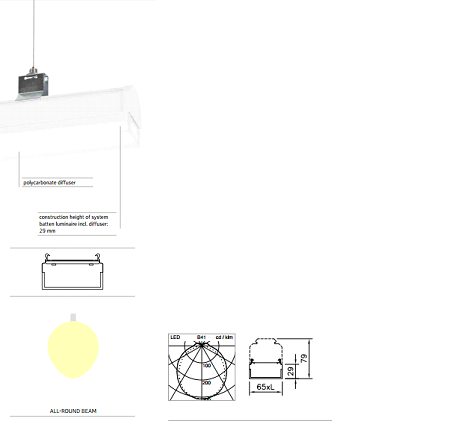

Модификация Traq Case LED с рассеивателем из опалового поликарбоната

Полуширокая симметричная кривая силы света подвесного светильника „Traq Case LED“

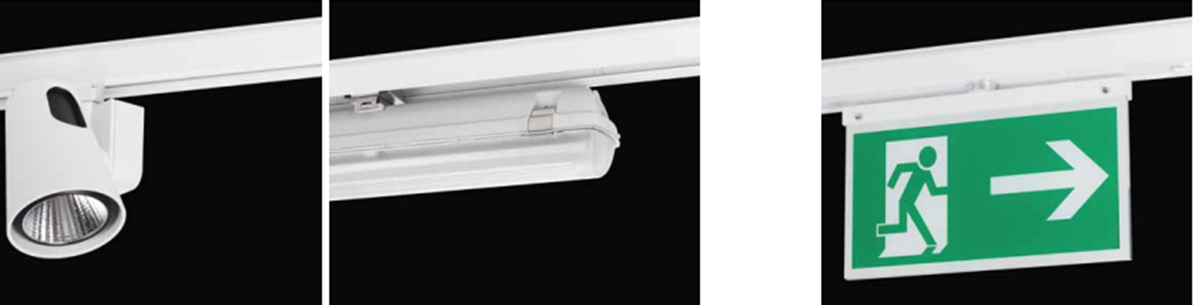

На базовом монтажном коробе, кроме светильников “Traq LED” , могут быть также установлены следующие светодиодные приборы:

• светильники направленного света для акцентирующего освещения (“ Matrix LED“, световая отдача до 117 лм/Вт, варьируемая T_ц =2500 - 6500 К);

• светильники с повышенной степенью защита от проникновения пыли и воды (Splash LED, IP65 ); указатели путей аварийной эвакуации

Преимущества модернизации при замене светильников с люминесцентными лампами типа Т16 (Т5) на новые светодиодные осветительные приборы «Traq LED
