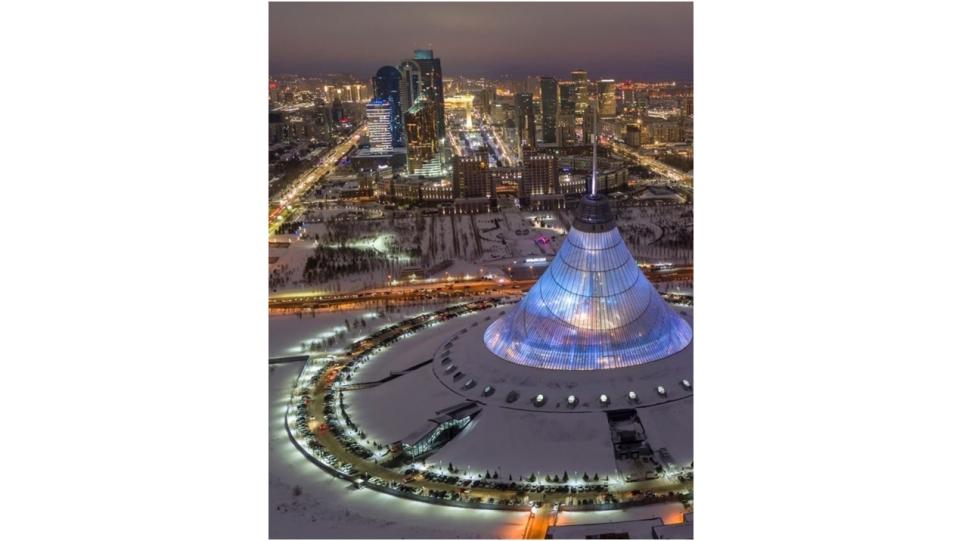

Архитектура, структура и освещение торгово-развлекательного центра „ Khan Shatyr “ в Астане – самого значимого общественного комплекса в Казахстане и популярного туристского «аттракциона».

 Архитектурный проект : британское бюро Foster& Partners architecture (под руководством сэра Нормана Фостера – лауреата Притцкеровской премии, «звезды» из элиты мировой архитектуры.
Проект , средства внутреннего освещения и система свето-цветорегулирования – студия светодизайна ZKLD Light Design Studio (Стамбул)

 ТРЦ Khan Shatyr («Шатыр Хан») – самое большое в мире сооружение шатрового типа с натяжной конструкцией перекрытия из прозрачной. атмосферостойкой, негорючей, нагревостойкой , не стареющей под воздействием УФ- излучения Солнца фторполимерной (этилен-тетрафтор-этиленовой) пленки (ETFE Texlon®)

Климат Астаны — резко континентальный с засушливым летом (до +40⁰С ) и холодной (до -35⁰С) зимой. Астана — вторая, самая «холодная столица» в мире (после Улан-Батора). Такие, достаточно тяжелые природные условия предъявляют к конструкционным и строительным материалам при проектировании и эксплуатации зданий повышенные требования к устойчивости воздействиям внешних факторов.

После длительных исследований и натурных тестов в качества конструкционного материала натяжного перекрытия для ТРЦ «Хан Шатыр» архитекторы британского бюро Foster&Partners выбрали фторполимерную пленку Texlon^® ETFE ( ЭТФЭ -этилен-тетрафтор-этилен). Она обладает необходимой формостойкостью в широком температурном диапазоне, водостойкостью, достаточной прозрачностью , пожаробезопасностью, не желтеет под влиянием УФ-излучения Солнца.

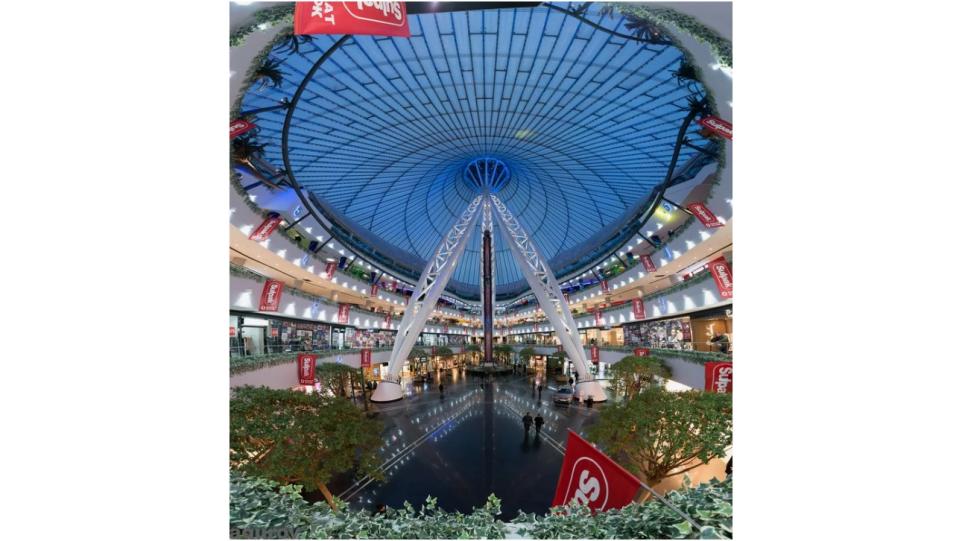

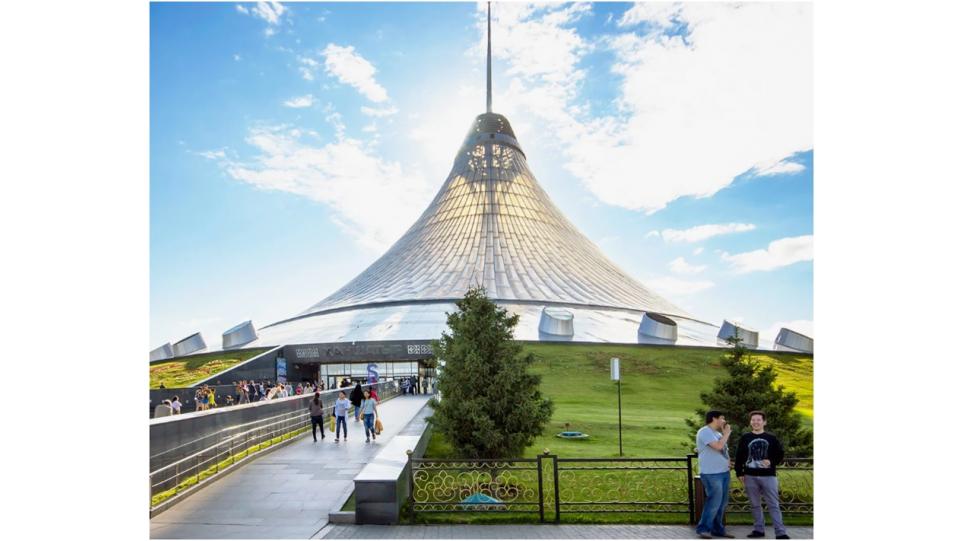

Международная компания Vector Foiltec Gruppe поставила для этого проекта мембранные подушки ЭТФЭ размером 3,5 х 3 м, из этих прозрачных модулей и состоит перекрытие здания в виде асимметричного гиперболического конуса. Покрытие удерживается сетью тросов , исходящих из вершины центральной опорной «мачты».

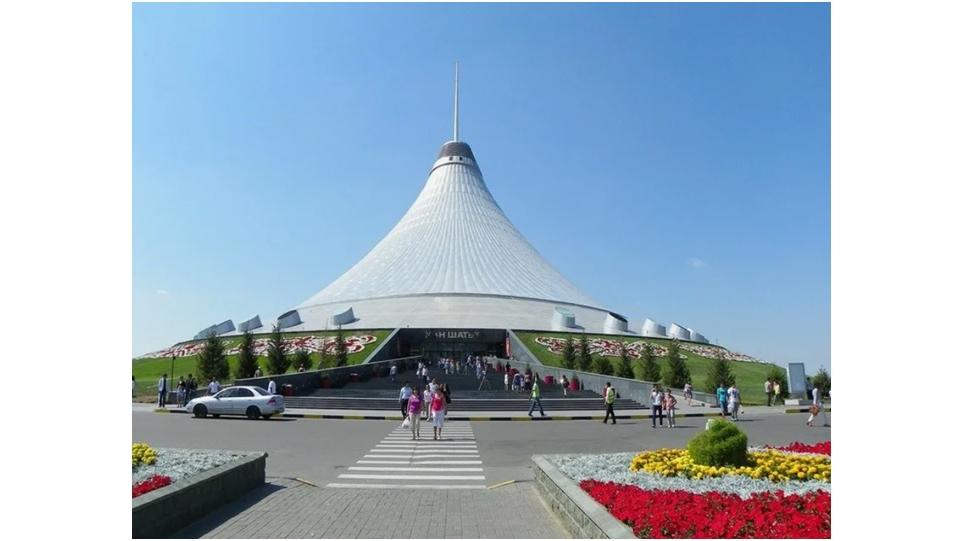

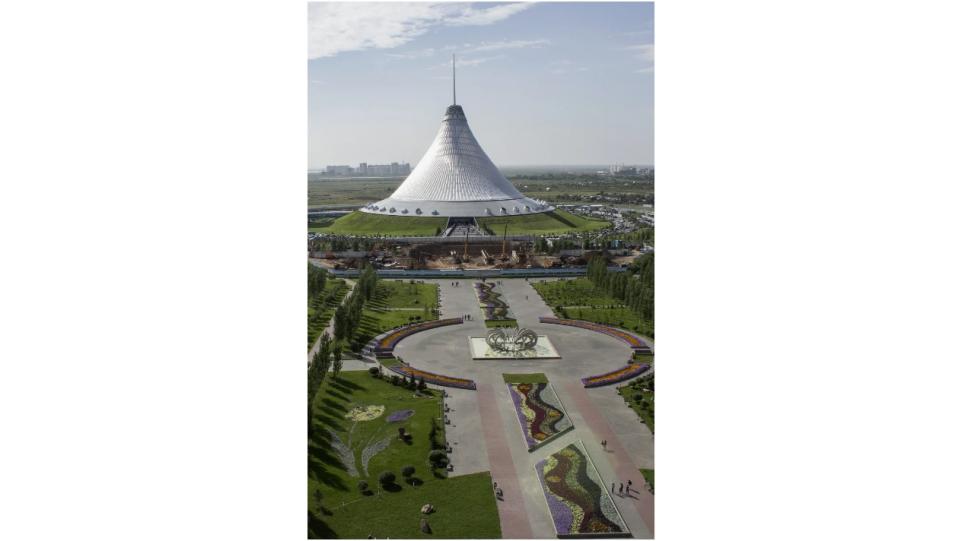

 Размер эллиптического основания здания 200 х 195 м, высота - 90 м, (со шпилем – 150 м).

Журнал Forbes Style включил „ Khan Shatyr “ в «Тор10» самых экологичных строительных сооружений мира, назвав его «городом-раем для ценителей природы, любителей комфортного «шопинга» и развлечений...».

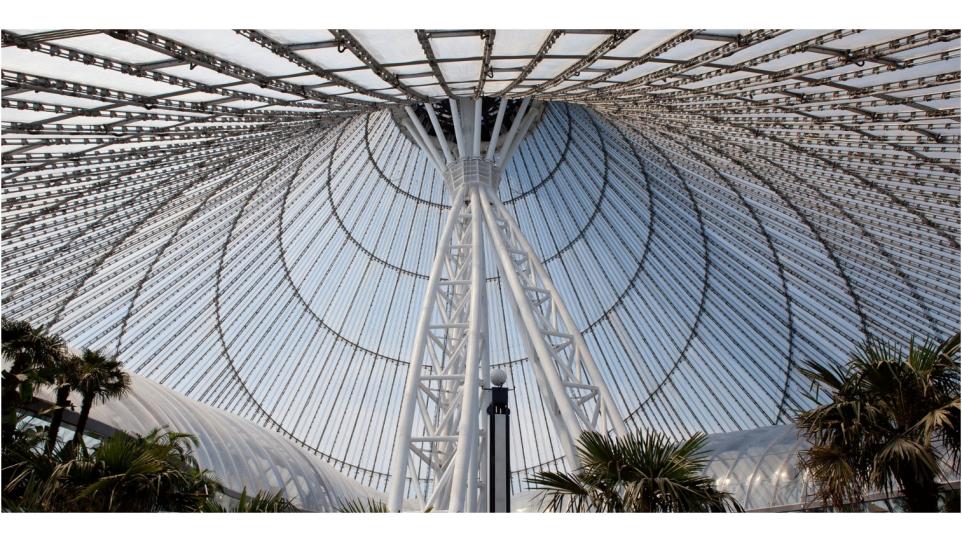

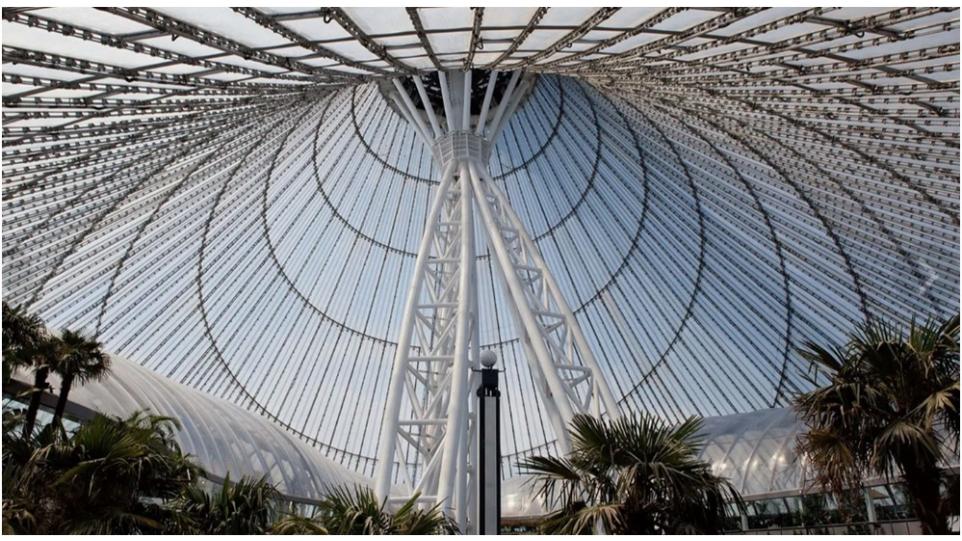

 Трубчатая стальная конструкция поддерживает подвешенную сеть радиальных и кольцевых стальных тросов, покрытых трехслойной оболочкой из ETFE в виде подушек размером 3,5 х 30 м — очень легкое, экономичное и теплоэффективное решение. Полупрозрачный материал пропускает дневной свет во внутренние помещения, защищая их от экстремальных погодных условий. Некоторые зоны внутри оболочки кондиционированы ( +14⁰С зимой и +29⁰С летом).

 Нижние сопла направляют прохладный воздух по объему , а вентиляционные отверстия вверху обеспечивают естественную вентиляцию. Зимой задача состоит в том, чтобы не допустить образования льда внутри шатра . Это достигается за счет сочетания контроля температуры и направления потоков теплого воздуха на внутреннюю поверхность перекрытия.

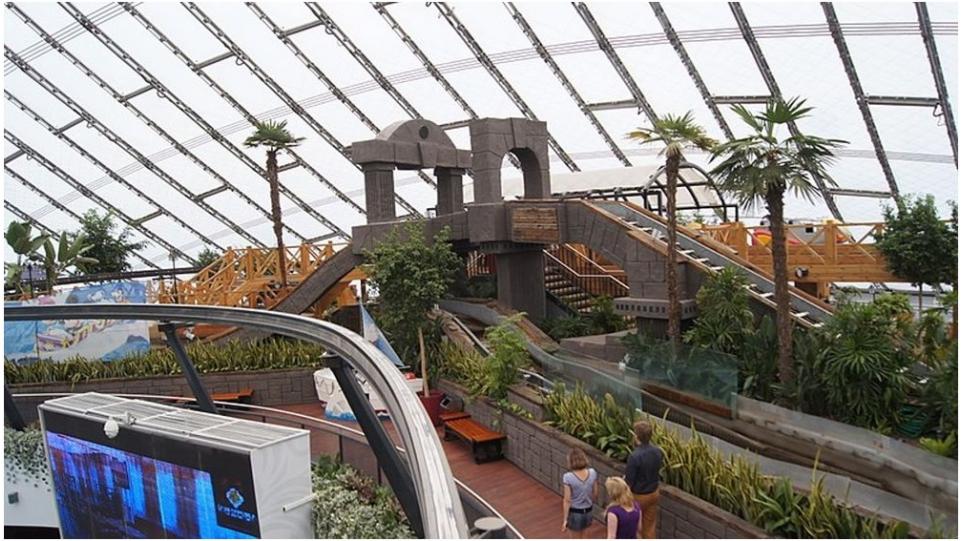

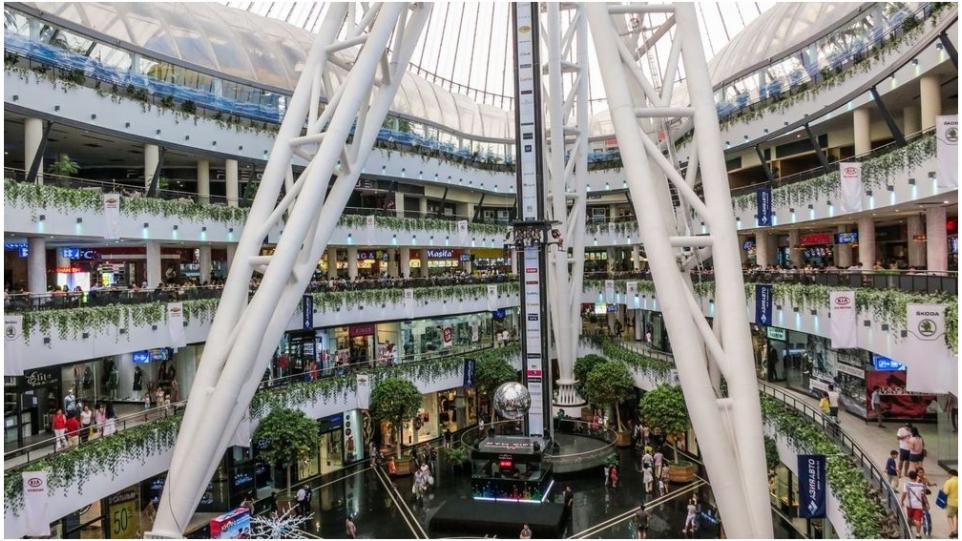

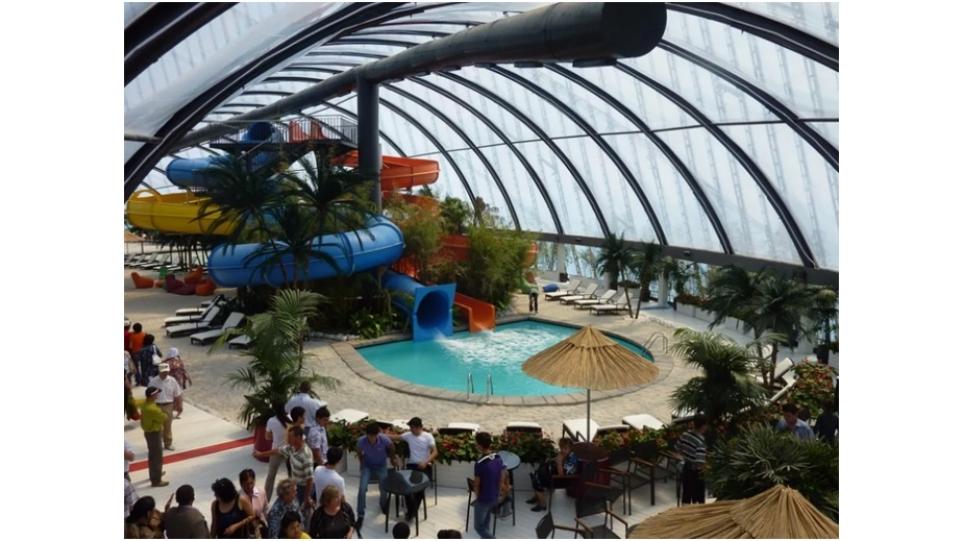

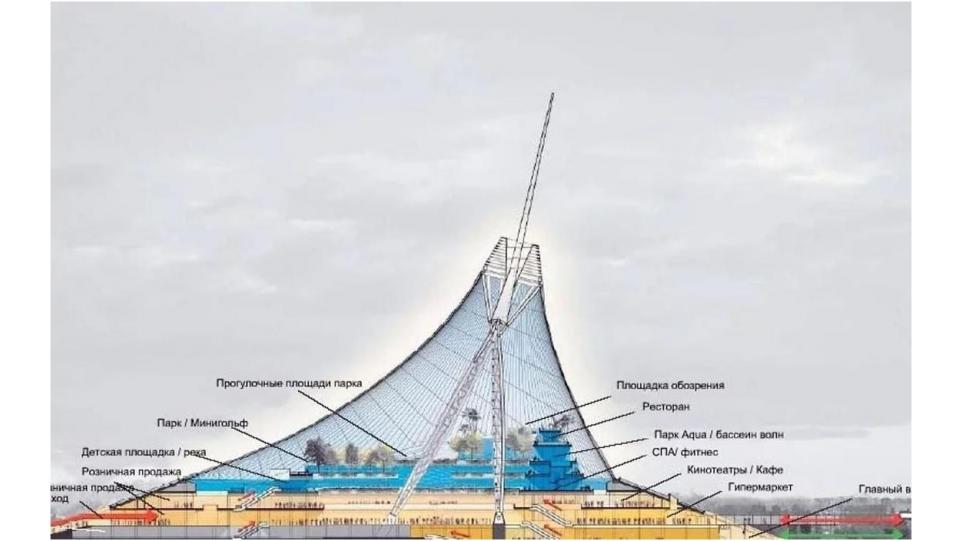

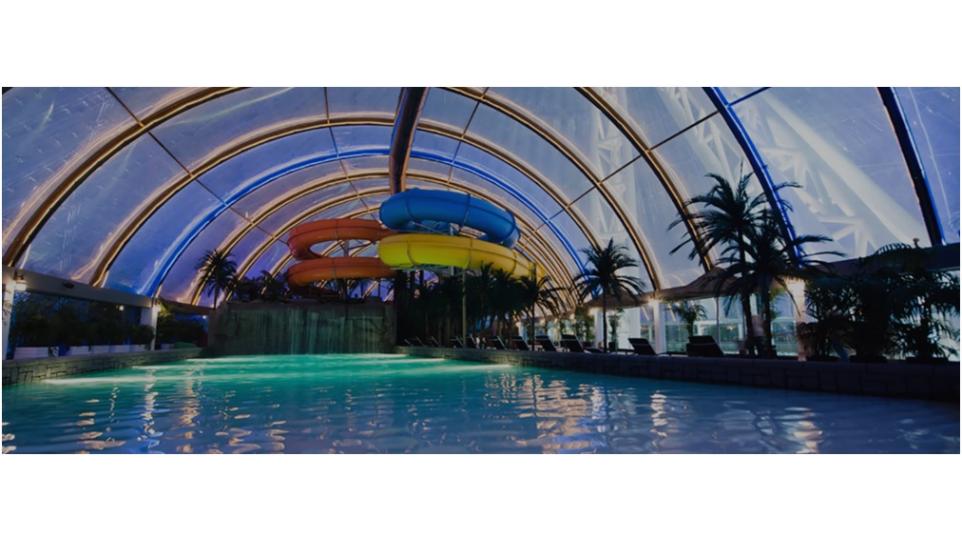

Под перекрытием шатра на общей площади более 140 тыс. кв. м расположены: многоярусный гипермаркет, магазины розничной продажи, прогулочные площади и сады, парк для минигольфа, кинотеатры, рестораны, кафе, бары, детские площадки и аттракционы,залы для концертов и выступлений самодеятельных коллективов, аква-парк с бассейном искусственных волн, трек для картинга протяженностью 450 м.

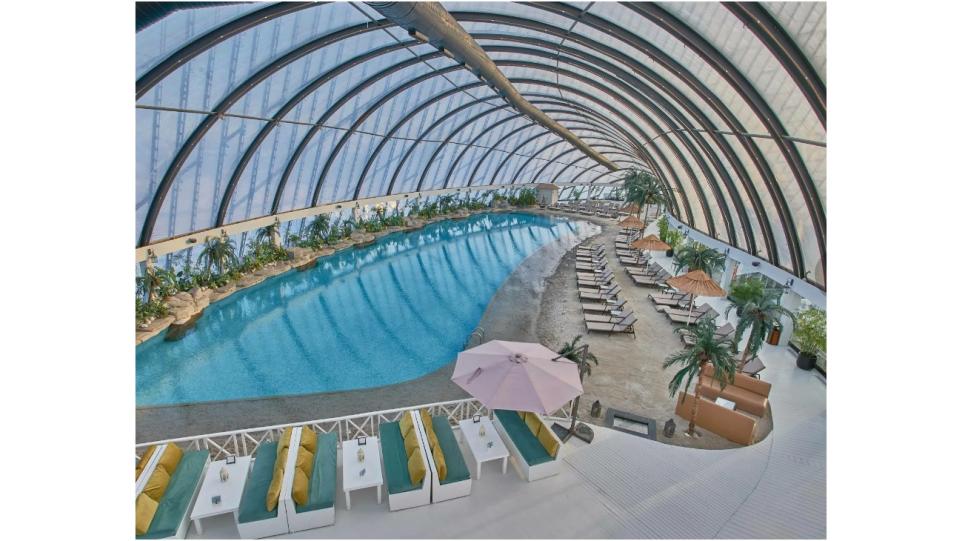

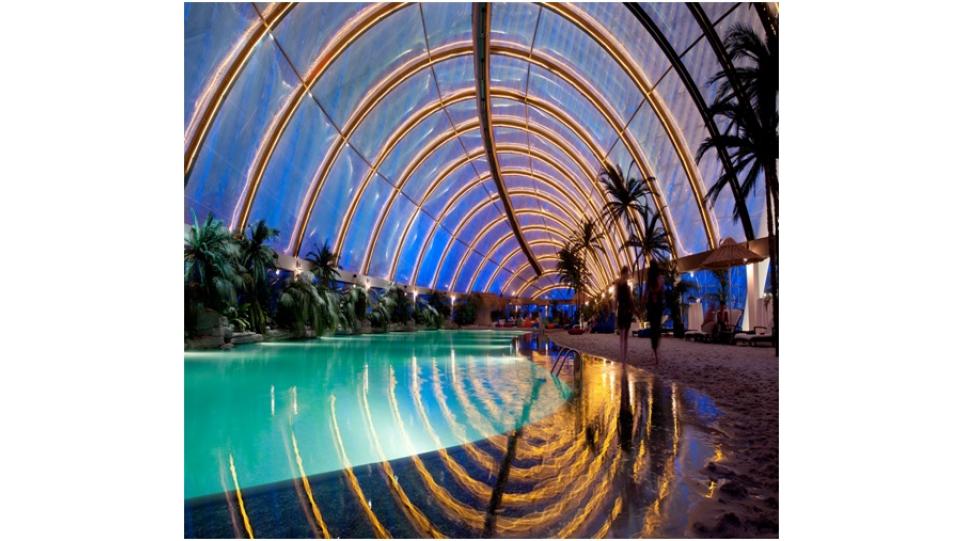

Хайлайт» комплекса - Sky Beach Resort – курортная зона с тропическим климатом и температурой воздуха не ниже 35⁰С в течение всего года,зимний сад с пальмами и другими видами флоры тропиков. Подогреваемый пляж с песком, доставленным с побережья Мальдивских островов, создает полное ощущение присутствия на естественном природном песчаном берегу с целым «букетом» позитивных впечатлений.

Внутри объема шатра круглогодично поддерживаются комфортные условия для обитания (автоматизированные системы регулирования освещения, температуры и влажности воздуха)

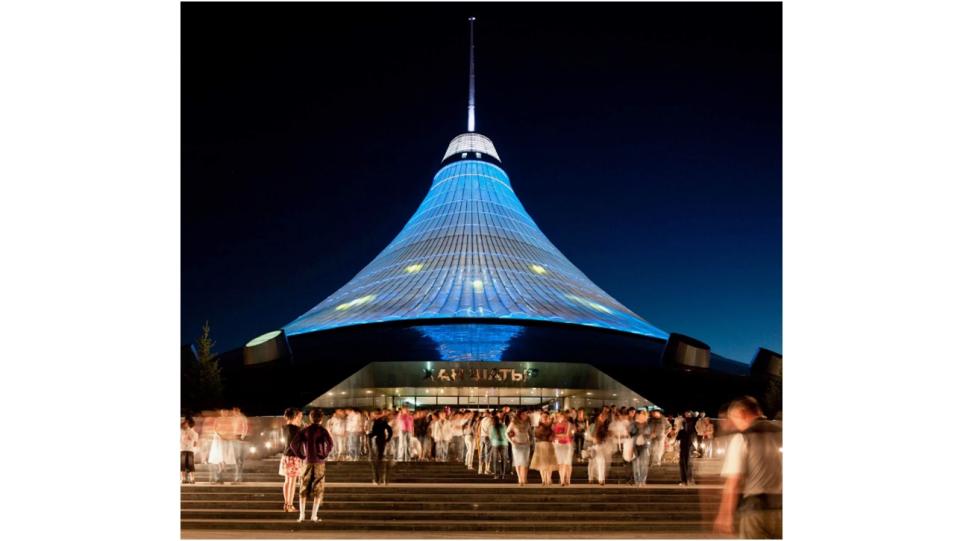

Зона входа выделена направленным светом прожекторов тепло- белого цвета с узкими световыми пучками , которые акцентируют внимание на обеих сторонах эскалаторов, создавая атмосферу, подчеркивающую гостеприимство и великолепие «сцены развлечений». Потолок над входной площадкой создает эффект звездного неба благодаря точечным светодиодным светильникам.

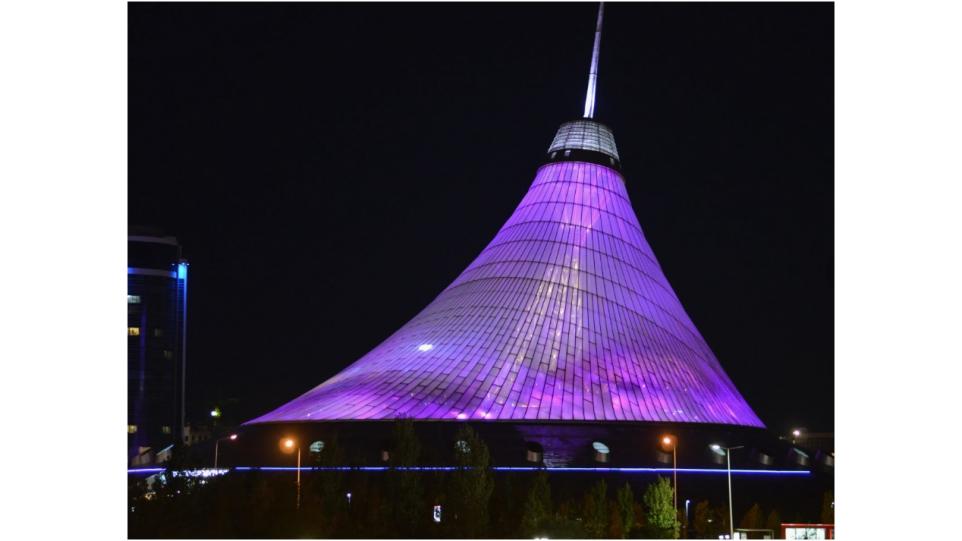

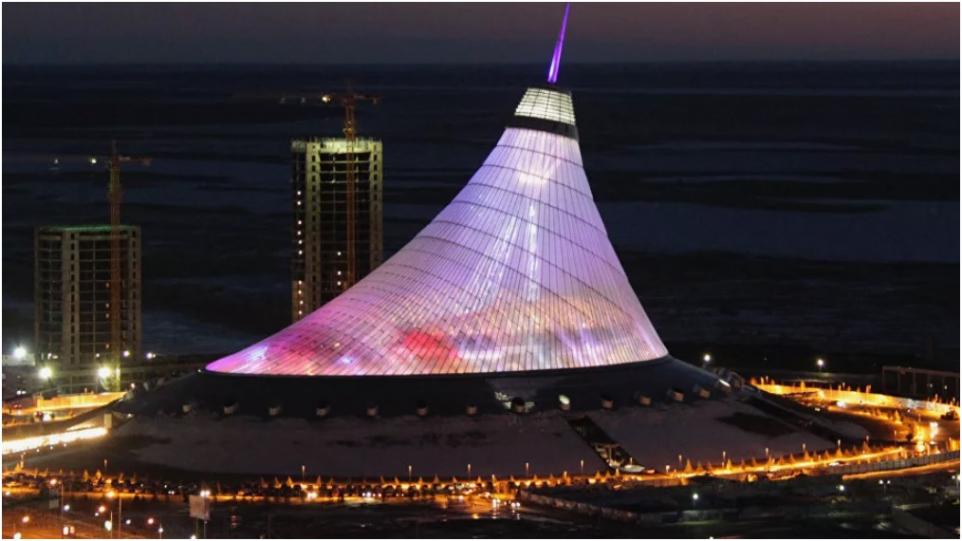

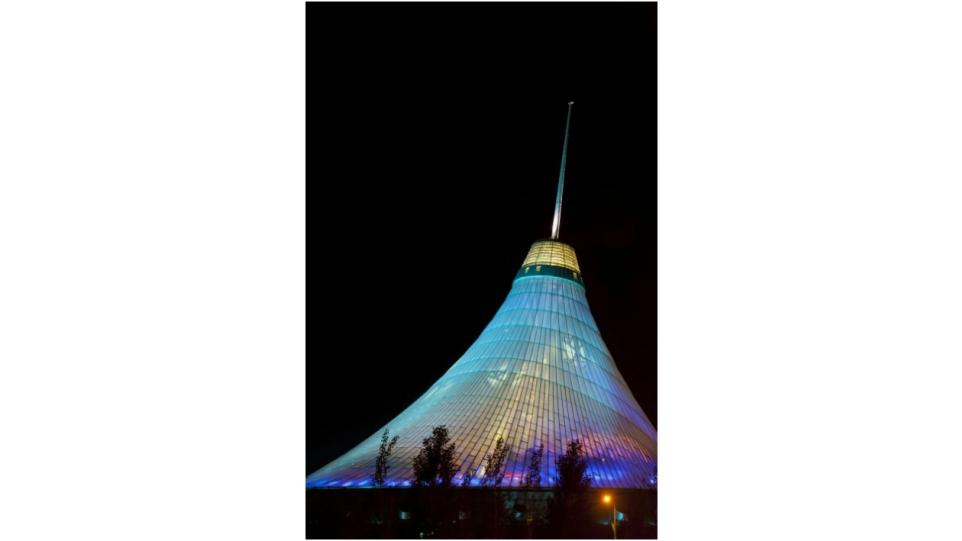

Специальные внешние (наружные) средства для освещения фасада отсутствуют , так как внутренний свет через прозрачное перекрытие объярчая его, проникает наружу .

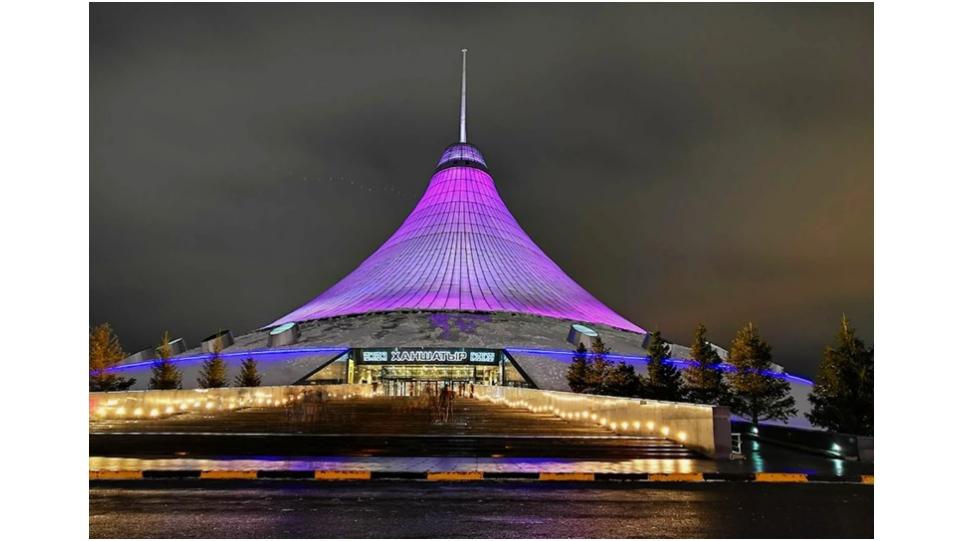

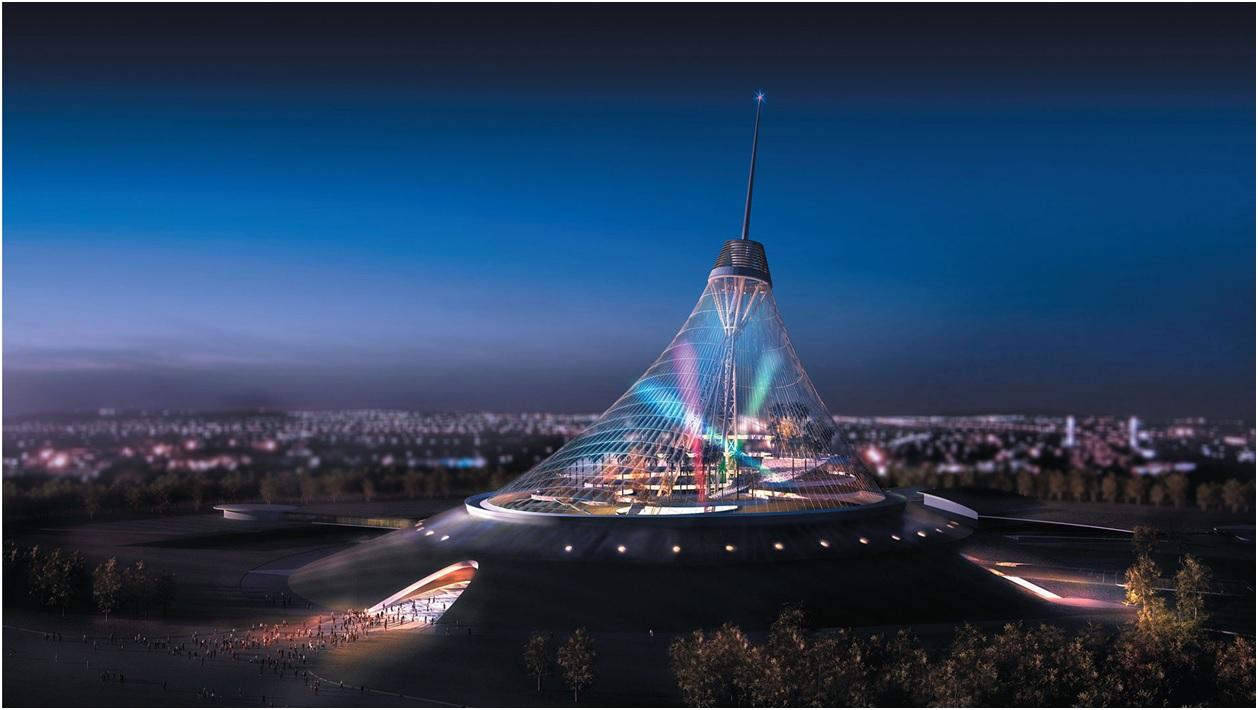

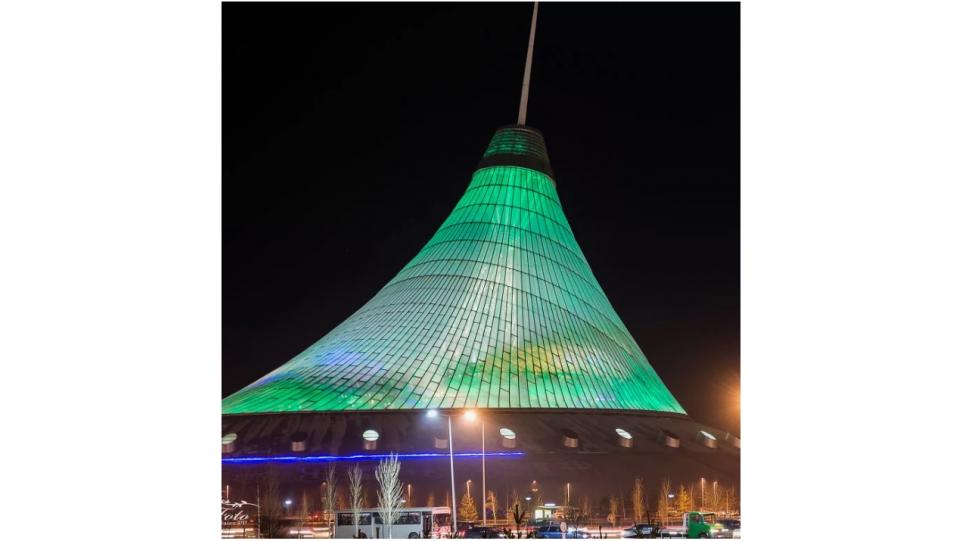

Предусмотрены несколько свето-цветовых сценариев «свечения» шатра, которые реализуются с применением системы управления стандарта DMX
